Предприятие-изготовитель: WATTS INDASTRIES DEUTSCHLAND GMBH (Германия)

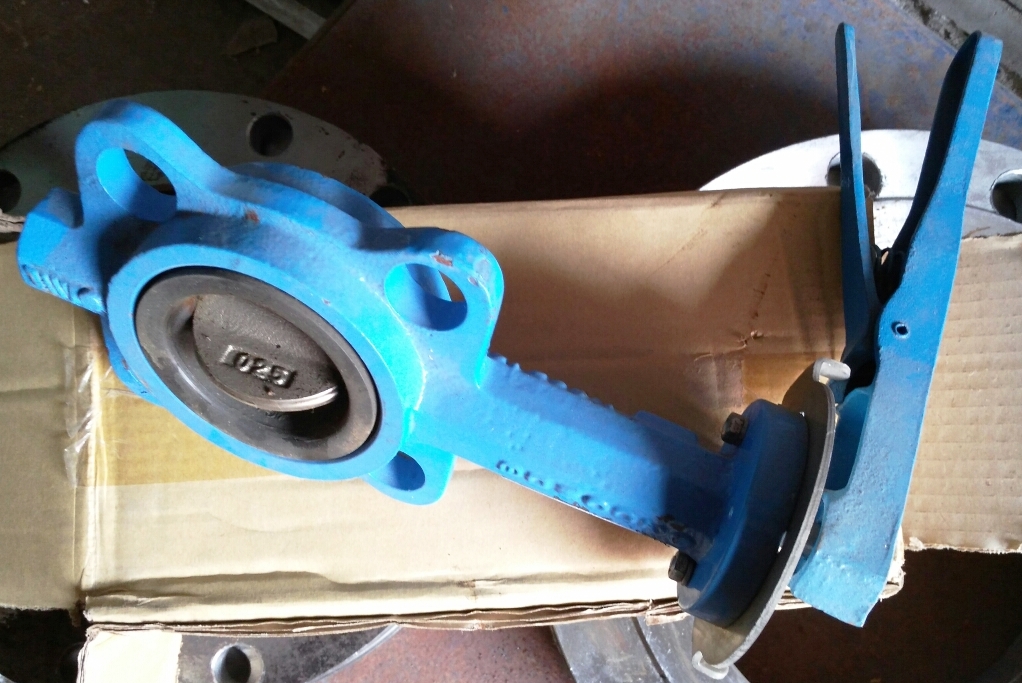

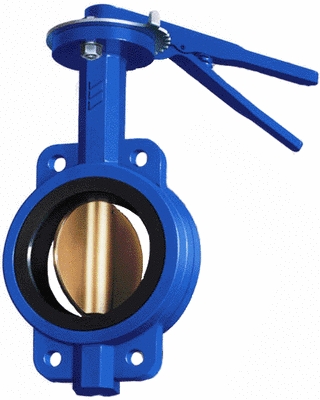

Затвор дисковый поворотный применяется в качестве запорно-регулирующего устройства в трубопроводах на транспортировке жидкостей, неагрессивных для конструкции затвора. Вид управления: ручной. Установка – надземная. Установочное положение-любое, 100% герметичность в обоих направлениях потока.
Присоединение к трубопроводу : межфланцевое ( с мягким
уплотнением), центрирование ответных фланцев посредством ответных фланцев посредством четырех гладких проушин, расположенных на корпусе затвора (все размеры в соответствии со стандартами ISO5752-20, DIN 3202, ч . 3К 1, BS5155, API609). Возможна установка затвора на конце трубопровода. Затвор не требует технического обслуживания.
Комплектность: затвор дисковый, до ДУ 300 - ручка-рычаг ( с зубчатым алюминиевым указателем угла поворота и крепежом), технический паспорт. Гарантия изготовителя - 12 месяцев со дня поставки затвора.
Основные технические характеристики и конструктивные материалы:
- Диапазон температур рабочей среды -40 С до +130С (кратковременно до 150С)
- Температура окружающей среды от -45 С до +50С
- Максимальное рабочее давление PN 16-1.6 Мпа (16бар)
- Рабочая среда : вода ( питьевая, техническая , морская), водный раствор гликоля (антифриз), сжатый воздух (без примеси масел), спирты, щелочи, кислоты (минеральные и органические), соли кислот, едкий натр.
- Недопустимо применение затвора для нефтепродуктов, масел, углеводородов!!!
- Корпус – ковкий чугун GGG-40, порошковое эпоксидное покрытие (печной обжиг)
- Для пищевых сред , толщина не менее 150 мкм.
- Диск – ковкий чугун GGG-40, никелевое покрытие
- Вал – цельный , нержавеющая сталь 1.4401 .Уплотнительная манжета- EPDM (полимер этилен-пропилен-диен-каучук). Использование дополнительных уплотнений при монтаже затвора недопустимо!!!
Характеристики затворов:
Диаметр, мм | Рабочее давление, кгс/см² | Температура рабочей среды, °C | Строительная длина затвора, мм | Масса затвора (с рукояткой), кг |
50 | 16 | 140 | 43 | 2,5 |
65 | 16 | 140 | 46 | 3,2 |
80 | 16 | 140 | 46 | 3,6 |
100 | 16 | 140 | 52 | 4,9 |
125 | 16 | 140 | 56 | 7,0 |
150 | 16 | 140 | 56 | 7,8 |
200 | 16 | 140 | 60 | 13,2 |
250 | 16 | 140 | 68 | 19,2 |
300 | 16 | 140 | 78 | 32,5 |
350 | 10 | 140 | 78 | 41,3 |
400 | 10 | 140 | 102 | 53,1 |
450 | 10 | 140 | 114 | 74,8 |
500 | 10 | 140 | 127 | 124,7 |
600 | 10 | 140 | 154 | 199,6 |
